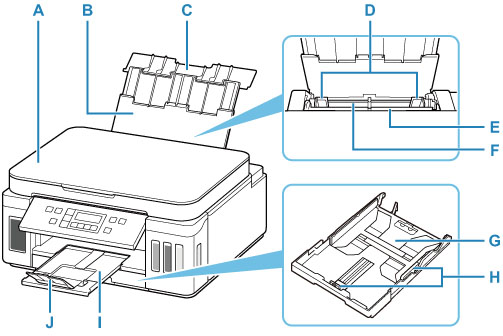

Pogled od spredaj

A: Pokrov za dokumente

Odprite ga, če želite položiti izvirnik na stekleno ploščo.

B: Opora za papir

Izvlecite jo, da naložite papir v zadnji pladenj.

C: Pokrov zadnjega pladnja

Odprite, če želite naložiti papir v zadnji pladenj.

D: Vodila za papir

Poravnajte z obema stranema svežnja papirja.

E: Pokrov podajalne reže

Prepreči, da bi kar koli padlo v podajalno režo.

Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.

F: Zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje papirja v zadnji pladenj
• Nalaganje ovojnic v zadnji pladenj

G: Kaseta

V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter in jo nato vstavite v tiskalnik.

• Nalaganje papirja v kaseto

H: Vodila za papir

Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.

I: Izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.

J: Podaljšek izhodnega pladnja

Odprite za podporo izvrženega papirja.

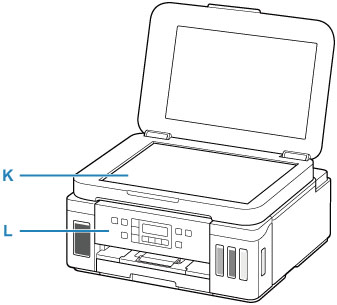

K: Steklena plošča

Naložite izvirnik sem.

L: Nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.

• Nadzorna plošča
